Sommer固定式雷達流速儀RG-30\RG-30A
- 品牌：Sommer
- 工作原里：多普勒
- 電話：020-29177502
- 型號：RG-30\RG-30A
- Product description: 固定式雷達流速儀RG-30\RG-30A，非接觸式雷達技術使用多普勒頻移法確定水面流速
PRODUCT INTRODUCTION
通過雷達技術對開闊河流進行非接觸式流量測量
應用領域
RQ-30是用于連續測量具有已知橫截面輪廓的河流，明渠和運河的傳感器。該傳感器使用創新的雷達技術來測量速度，水位和流量。它可以進行可靠的非接觸式測量，而無需在水中進行結構工作。
- 非接觸式免維護測量系統
- 無需在水中進行任何結構性工作
- 通過洪水對系統沒有威脅
- 低功耗可使用太陽能電池進行操作
- 識別流向
- 測量范圍從+/- 0.10到+/- 15 m / s（取決于流量條件）
- 磁滯效應的識別
- 回水情況下的測量
- 即使雜草生長盛行且傳感器不受濁度影響，也可進行測量
- 潮水中的測量
- 自動角度測量
- 可選（RQ-30a）：4至20 mA的模擬輸出
應用領域
RQ-30可用于需要連續監測的河流，溪流，明渠和運河的流量測量。得益于非接觸式雷達技術，測量設備不易受到水中污染物，碎屑或浮木的影響。此外，非接觸式測量保證了非常低的維護成本和故障安全操作，尤其是在水位較高或洪水泛濫的情況下。安裝方式
傳感器可以簡單地安裝在橋梁，封閉運河的屋頂或通道上部結構上。水床應盡可能穩定，以保證測量的一致性。在水面上必須看到明顯的膨脹。測量原理
非接觸式雷達技術使用多普勒頻移法確定水面流速，此外，通過行進時間測量來確定水位。在具有已知橫截面輪廓的情況下，可以根據連續性方程計算出水的排放Q：Q = v m ·A（h）技術參數：

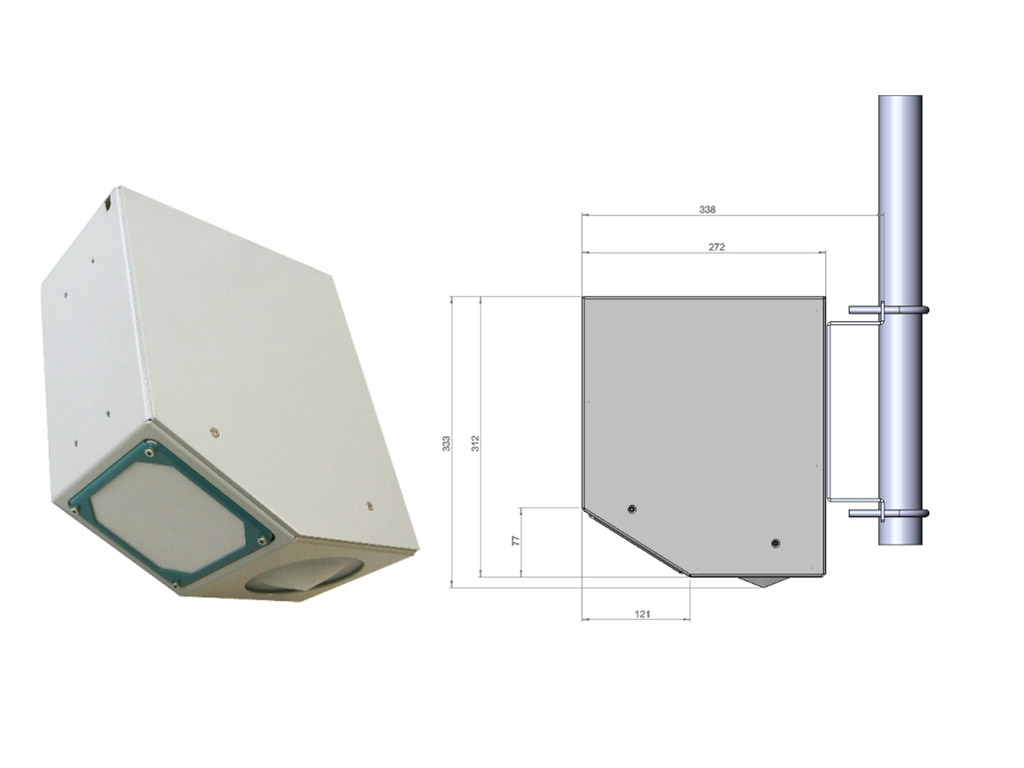

- 尺寸338毫米x 333毫米x 154毫米
- 總重量5.4公斤
- 防護等級IP 67
- 電源6 ... 30 V
- 待機12V時的功耗約為 1毫安; 活動操作約 140毫安
- 工作溫度-35 ... 60°C
- 雜項 過電壓保護，反向電源保護，防雷保護
- 水位測量
- 測量范圍0 ... 15 m標準版/ 0 ... 35 m擴展版
- 分辨率1毫米
- 雷達頻率26 GHz（K頻段）
- 雷達開啟角度10°
- 速度測量
- 測量范圍0.10 ... 15m / s（取決于流量條件）
- 精度+/- 0.01 m / s; +/- 1％FS
- 分辨率1毫米/秒
- 方向識別+/-
- 測量持續時間5 ... 240秒。
- 測量間隔8秒。... 5小時
- 測量頻率24 GHz（K頻段）
- 雷達開啟角度12°
- 到水面的距離0.50 ... 35 m
- 必要的最小波高3 mm
- 自動垂直角度補償
- 精度+/- 1°
- 分辨率+/- 0.1°
- 接口
- 模擬輸出（RQ-30a） 4 x輸出4-20 mA，用于水位，速度，流量和AUX
- 數字接口1 x SDI-12; 1個RS 485或Modbus
- 傳輸速率：1.2至115.2 kBd
- 協議：各種ASCII協議
- 輸出：水位，流速和流量，質量參數
