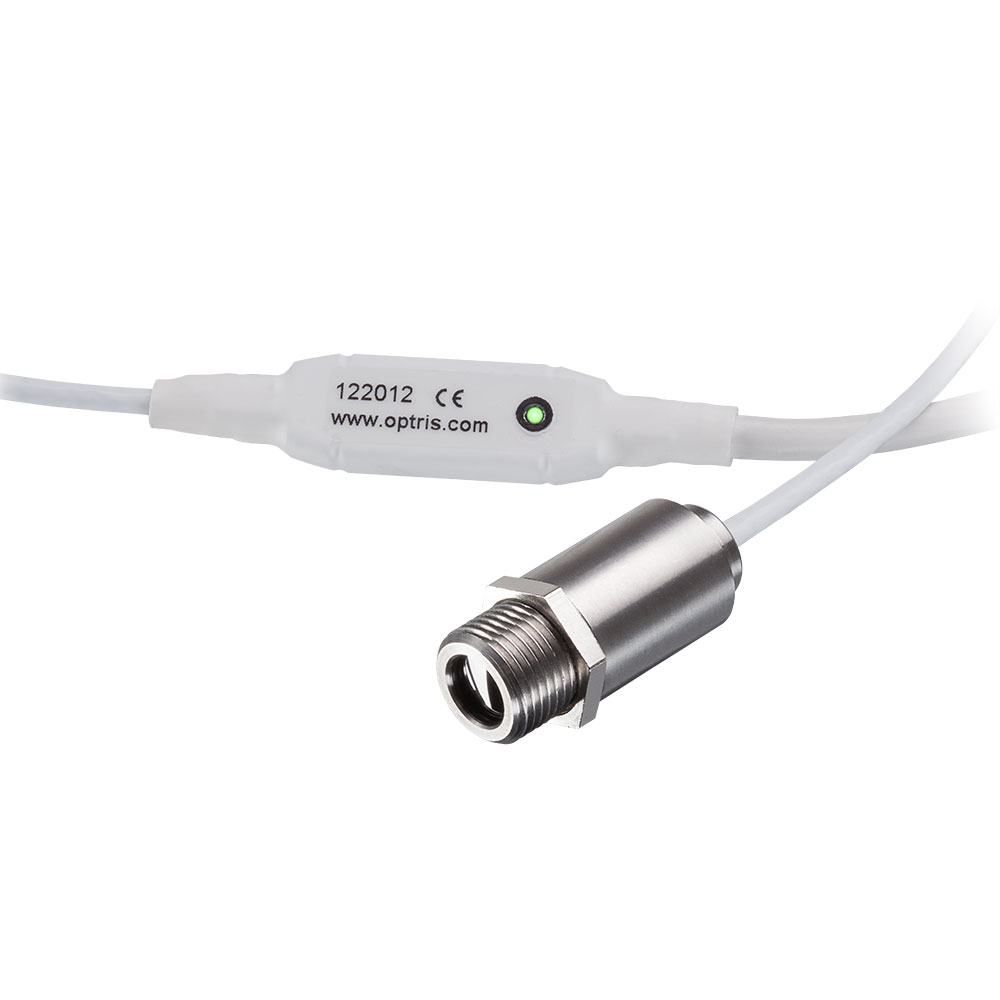

緊湊型CSmicro 2W LT型高溫測溫儀配有創新的超微外形不銹鋼測頭，適用于有限和狹窄的空間，無任何問題。且無須冷卻可耐高達180°，因此成為熱環境溫度下最合適的測溫裝置。

此紅外測溫儀專為-40°C~1,030°C的溫度量程而設計，并配有LED顯示屏，用于報警信號、目標輔助、自診斷或溫度顯示。它可以通過簡單的雙線安裝或通過USB進行插拔操作。

測量參數

• 溫度量程（通過軟件測量）： -40℃～1，030℃
• 光譜范圍： 8～14 μm
• 光學分辨率（90%能量）：
  2:1 （LT）
  15:1 （LT， LTH）
  22:1 （LTH）

• CF透鏡（可選）：
  0.8 mm @ 10 mm （15 : 1）
  0.6 mm @ 10 mm （22 : 1）
• 系統精度： ± 1.0% 或 ± 1.0°C^1）2）
• 重復精度： ± 0.5% or ± 0.5°C^1）2）
• 溫度系數： ± 0.05 K/K oder ± 0.05 %/K^3）
• 溫度分辨率： 0.1 K
• 響應時間（90%）：
  30 ms （LT）
  150 ms （LTH）
• 發射率/增益（通過軟件調節）： 0.100 ~ 1.100
• 透射率（通過軟件調節）： 0.100 ~ 1.100
• 信號處理（通過軟件可調具體參數）：
  峰值保持、谷值保持、平均值，延長保持閾值和滯后功能

• 電子盒尺寸： 長：35 mm，直徑： 12 mm

基本參數

• 環境等級： IP65（NEMA-4）
• 環境溫度：
  -20°C ~ 125°C （LT 探頭）
  -20°C ~ 180°C （LTH 探頭）
  -20°C ~ 75°C⁴⁾ （電子盒）

• 存儲溫度： -40°C ~ 85°C（探頭和電子盒）
• 相對濕度： 10~95%，不結露
• 震動： IEC 68-2-6: 3 G, 11-200 Hz, 任意軸
• 沖擊： IEC 68-2-27: 50 G，11 ms，任意軸
• 重量： 42 g

電氣參數

• 模擬輸出： 4-20 mA
• 回路電阻： 最大1000 Ω^5）
• 報警輸出： 0-30 V/500 mA（常開）
• 數字輸出： 單/雙向通道，9.6 kBaud，0/3V 數字水平/USB選件
• 信號輸入： 可編程信號輸入，用于觸發信號輸出或峰值保持
• 功能： 報警提示、自動瞄準、自我診斷，溫度提示（通過溫度碼）
• 電纜長度：
  探頭至電子盒： 0.5 m（標準）, 3 m, 6 m
  電子盒至末端： 0.5 m（標準）, 3 m
• 電源： 直流5-30 V

版本

零件編號：溫度量程/光譜范圍/光學分辨率/輸出/最高環境溫度（探頭）/響應時間/溫度分辨率

• OPTCSM2WLT15： -40-1，030 °C / 8-14 μm / 15:1 / mA / 120 °C / 30 ms / 0.1 K
• OPTCSM2WLT02： -40-1，030 °C / 8-14 μm / 2:1 / mA / 120 °C / 30 ms / 0.1 K
• OPTCSM2WLT15H： -40-1，030 °C / 8-14 μm / 15:1 / mA / 180 °C / 150 ms / 0.1 K
• OPTCSM2WLT22H： -40-1，030 °C / 8-14 μm / 22:1 / mA / 180 °C / 150 ms / 0.1 K

^1） 物體溫度 >23°C；取較大值
^2） 環境溫度： 23 ± 5°C,，ε = 1，響應時間： 1s
^3） 環境溫度 <18°C 和 >28°C；取較大值
^4） Vcc（電源電壓）5-12 VDC / 在Vcc（電源電壓）> 12 VDC，電子盒的環境溫度為65°C
^5） 根據電源電壓
